I limitatori di compressione sono inserti non filettati per rinforzo plastica, impiegati come boccole rinforzo plastica per aumentare la resistenza della sede in plastica al serraggio di viti e bulloni.
La serie CL400 è progettata per l’installazione post-stampaggio mediante pressione. È realizzata in acciaio ad alto tenore di carbonio, zincata e dotata di un rivestimento supplementare di passivazione trivalente e di un sigillante organico per garantire la resistenza alla corrosione.

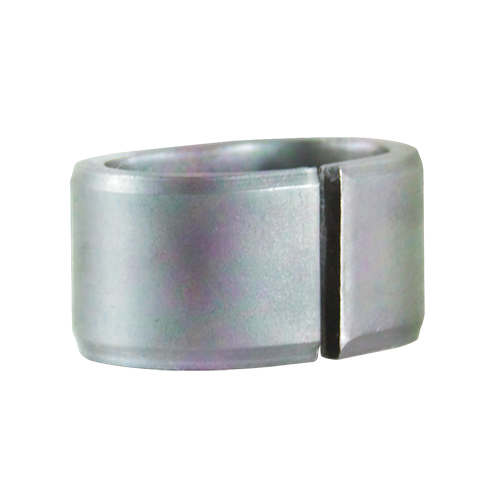

Il limitatore di compressione CL400 con profilo Ovale presenta un gioco aggiuntivo di 2,25 mm su un asse, offrendo una maggiore flessibilità rispetto ai limitatori di compressione di forma circolare per quanto riguarda le tolleranze di centraggio e di accumulo.
Durante il montaggio, la forza elastica generata dal giunto aperto assicura l’autobloccaggio senza la necessità di ulteriori fissaggi. Il diametro esterno flessibile compensa ampie tolleranze del foro, mentre la giunzione è progettata per evitare l’aggancio in stato libero.
Come per tutti i limitatori di compressione a giunto aperto, si raccomanda di preparare il foro nella plastica con un piccolo raggio di ingresso per facilitarne l’inserimento. Il componente ospite deve rispettare le tolleranze indicate per almeno il 60% dello spessore della plastica, con una profondità minima di inserimento di 4 mm. Il diametro del foro non deve scendere sotto il minimo specificato, per evitare la completa chiusura della giunzione durante il montaggio.
La serie CL400 è adatta per l’uso con bulloni fino a Classe ISO 8.8 ed è disponibile in diametri da M6 a M8. Su richiesta sono fornibili lunghezze speciali e misure in pollici.
